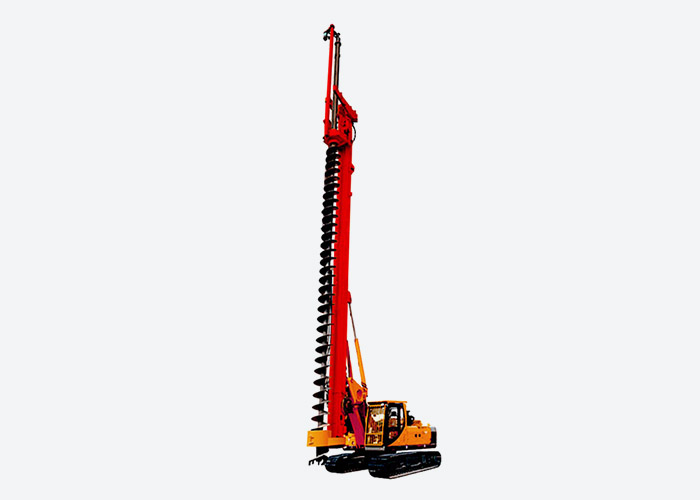

型号：LD-5150

动力头扭矩：150 Kn/m

最大转孔深度：50 m

最大钻孔直径：1500 mm

产品介绍

 CFA钻机也称为长螺旋钻机，适用CFA工法(Continuous Flight Auger长螺旋钻进管内泵压混凝土灌注成桩施工)，也适用于普通的长螺旋钻进。CFA钻机采用干式回转钻进，无需泥浆循环，避免废浆污染，既简化了钻掘设备和工艺，也有利于环境保护，无振动、无噪声、无污染，满足相关法律法规的要求，适用于环境质量要求高的城市桩基础施工。CFA钻机采用长螺旋钻进工法，其产品结构及工法上与普通旋挖钻工法的区别在于：
①CFA钻机的钻具采用长螺旋钻杆，螺旋钻杆是将螺旋叶片焊接在混凝土管上，通过带有刀齿的螺旋钻头实现钻杆的钻进动作，钻头切削下的钻屑通过螺旋叶片被输送到地面上。
②在螺旋钻杆的上端配备了混凝土输送弯管，使混凝土可以通过螺旋钻杆的内腔泵入成形的孔内。
③在桅杆的下部增加了支腿油缸，在螺旋钻进的同时保证了钻机的稳定性。
④由于螺旋钻杆可以在钻进的同时将孔内的泥土随螺旋叶片带出孔外，钻机配备了清土器，可以自动扫落钻杆叶片上的剩土，降低人工劳动强度。
⑤在动力头下部增加了底部护简装置，稳定螺旋钻杆的旋转精度，保证长螺旋钻孔的位置和垂直。

CFA钻机长螺旋工作系统包括：混凝土输送弯管、滑轮架、动力头、长螺旋钻杆加长接头、内部带混凝土管的空心螺旋钻杆、带有清泥器的钻杆导向机构、长螺旋钻头等，如图1所示。长螺旋钻机是钻进与输土同时进行的一种连续作业设备，所以它的效率很高，在小孔(400～800mm)、钻干孔、钻浅孔(<30m)时有着不可替代的优势，尤其是400—600mm的普通直径很少有其他工作装置能代替长螺旋钻机。

CFA工法施工工艺主要过程
CFA施工时可以配置不同刀具的螺旋钻斗，钻进不同地层；施工时采用干式回转钻进无需泥浆循环，避免了废浆污染，既简化了钻掘设备和工艺也有利于环境保护，施工成本低，适用于环境质量要求高的城市桩基础施工。

产品参数
