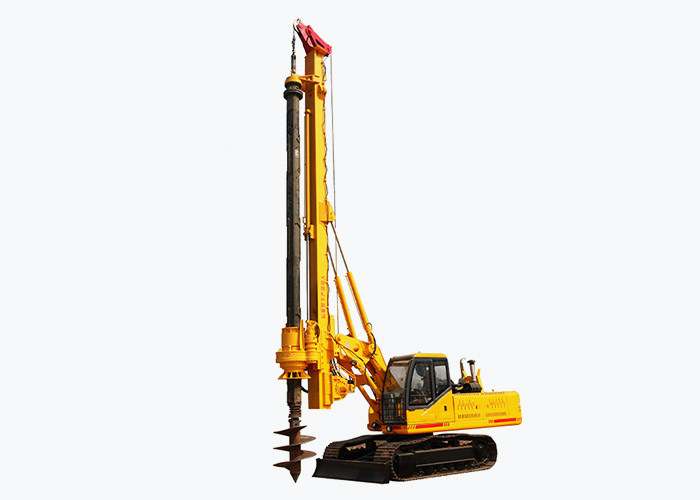

型号：LD-515B
动力头扭矩：100 Kn/m
最大转孔深度：15 m
最大钻孔直径：1200 mm
产品介绍
性能特点
1.结构简单精致，耐用性好，整机稳定性好 ，节省成本并使维修更方便。
2.采用上导向架结构，保证了钻杆与地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
3.动力头独创的专利结构设计合理，润滑可靠，动力强劲，节约成本，且不易损伤，便于维修。
4.主卷扬：采用先进的液压马达，反应灵敏，可以使用自由下放，大大提高施工效率。主卷扬放置于操作手的右前方，使操作手能随时观察到主卷扬的工作状况，避免因其他因素造成的乱绳现象。
产品参数
LD-515 | 单位(Unit) | 参数值(Date) | |
最大钻孔直径(Max. Drilling Diameter) | mm | 1200 | |
最大钻孔深度(Max. Drilling Depth) | m | 15 | |
发动机(Engine) | 型号(Model) | / | 潍坊6105中冷增压 |
额定功率/转速(Rated Power) | kW | 113/2200r/min | |
动力头(Rotary Drive) | 最大扭矩(Max. output torque) | kN .m | 100 |
转速( Rotary speed) | r/min | 17-45 | |
加压油缸(Pull-Down Cylinder) | 最大加压力( Max.pull-down piston push) | kN | 100 |
最大提升力(Max.pull-down piston pull) | kN | 100 | |
行程(Max.pull-down piston stroke) | mm | 2000 | |
主卷扬(Main Winch) | 最大提升力( Max.pulling force) | kN | 100 |
最大单绳速度(Max. single-rope speed) | m/min | 70 | |
钢丝绳直径(Diameter of the steel wire rope) | mm | 24 | |
副卷扬(Auxiliary Winch) | 最大提升力(Max.pulling force) | kN | 60 |
最大单绳速度(Max. single-rope speed) | m/min | 54 | |
钢丝绳直径(Diameter of the steel wire rope) | mm | 16 | |
行 走(Traveling) | 最大行走速度(Max. traveling speed) | km/h | 2.6 |
最小离地间隙(Min.ground claerance) | mm | 340 | |
接近角(Approach angle) | ° | 21 | |
离去角(Departure angle) | ° | 18 | |
整机最大爬坡度(Max.grade ability) | % | 30 | |
整机工作质量（标准配置下不含钻具）Overall Drilling Weight | t | 21 | |
外形尺寸(Dimension) | 长×宽×高 L*W*H | mm | 7600×2300×3400 |
